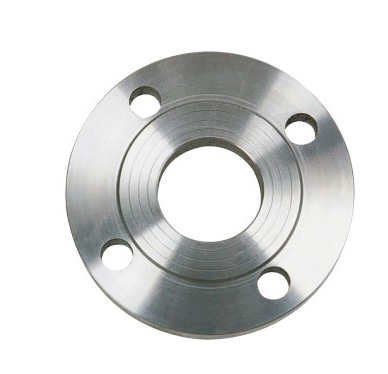

突面不锈钢平焊法兰

突面不锈钢平焊法兰

突面不锈钢平焊法兰

突面不锈钢平焊法兰

密封面形式:突面(RF)

连接形式：螺母连接，焊接连接

成形工艺：锻件成形，数控精车

材质：不锈钢（304，304L,316,316L,317,409,2520等）碳钢，合金钢等.

法兰适用标准：化工部HG20593-1997、国标GB/T9119-2000

主要外形尺寸参考参数：
公称通径NorminalPipe SizeDN 主要尺寸 理论重量(kg) 公称通径NorminalPipe Size 主要尺寸 法兰内径B 理论重量(kg)
D K L n 系列Ⅰ 系列Ⅱ D K L n 系列Ⅰ 系列Ⅱ
10 90 60 14 4 18 15 0.65 10 90 60 14 4 18 15 0.65
15 95 65 14 4 22 16 0.72 15 95 65 14 4 22 19 0.72
20 105 75 14 4 27.5 26 1.03 20 105 75 14 4 27.5 26 1.03
25 115 85 14 4 34.5 33 1.24 25 115 85 14 4 34.5 33 1.24
32 140 100 18 4 43.5 39 2.02 32 140 100 18 4 43.5 39 2.02
40 150 110 18 4 49.5 46 2.36 40 150 110 18 4 49.5 46 2.36
50 165 125 18 4 61.5 59 3.08 50 165 125 18 4 61.5 59 3.08
65 185 145 18 8 77.5 78 3.93 65 185 145 18 8 77.5 78 3.93
80 200 160 18 8 90.5 91 4.86 80 200 160 18 8 90.5 91 4.86
100 235 190 22 8 116 110 6.91 100 235 190 22 8 116 110 6.91
125 270 220 26 8 141.5 135 9.43 125 270 220 26 8 141.5 135 9.34
150 300 250 26 8 170.5 161 12.2 150 300 250 26 8 170.5 161 12.2
200 360 310 26 12 221.5 222 15.6 200 375 320 30 12 221.5 222 19.4
250 425 370 30 12 276.5 276 21.9 250 450 385 33 12 276.5 276 30.5
300 485 430 30 16 327.5 328 28.8 300 515 450 33 16 327.5 328 42.9
350 555 490 33 16 359.5 381 42.4 350 580 510 36 16 359.5 381 58.6
400 620 550 36 16 411 430 57.4 400 660 585 39 16 411 430 85.6
450 670 600 36 20 462 485 63.7 450 685 610 39 20 462 485 88.3
500 730 660 36 20 513.5 535 81.4 500 755 670 42 20 513.5 535 106.2
600 845 770 36 20 616.5 636 108.4 600 890 795 48 20 616.5 636 117.0
公称通径 Norminal Pipe Size DN 主要尺寸 法兰内径 B 理论重量 (kg) PN25.0MPa(250bar)HG20595
D K L n C 系列Ⅰ 系列Ⅱ
10 90 60 14 4 14 17.2 14 0.66 10 125 85 18 4 24 17.2 2.26
15 95 65 14 4 14 21.3 18 0.75 15 130 90 18 4 26 21.3 2.65
20 105 75 14 4 16 26.9 25 1.05 20 135 95 18 4 28 26.9 3.12
25 115 85 14 4 16 33.7 32 1.26 25 150 105 22 4 28 33.7 3.74
32 140 100 18 4 18 42.4 38 2.05 32 165 120 22 4 32 42.4 5.32
40 150 110 18 4 18 48.3 45 2.37 40 185 135 26 4 34 48.3 7.08
50 165 125 18 4 20 60.3 57 3.11 50 200 150 26 8 38 60.3 8.61
65 185 145 18 4 20 76.1 76 3.74 65 230 180 26 8 42 76.1 13.2
80 200 160 18 8 20 88.9 89 4.22 80 255 200 30 8 46 101.6 17.0
100 220 180 18 8 22 114.3 108 5.39 100 300 235 33 8 54 127 28.1
125 250 210 18 8 22 139.7 133 6.88 125 340 275 33 12 60 152.4 39.7
150 285 240 22 8 24 168.3 159 9.13 150 390 320 36 12 68 177.8 60.5
200 340 295 22 12 24 219.1 219 11.5 200 485 400 42 12 82 244.5 111.8
250 405 355 26 12 26 273 273 16.7 250 585 490 48 16 100 298.5 193.3
300 460 410 26 12 28 323.9 325 22.4
350 520 470 26 16 30 355.6 377 30.5
400 580 525 30 16 32 406.4 426 38.5
450 640 585 30 20 34 457 480 50.8
500 715 650 33 20 34 508 530 70.7
600 840 770 36 20 36 610 630 85.3
700 910 840 36 24 38 711 720 94.8
800 1025 950 39 24 38 813 820 109.4
900 1125 1050 39 28 40 914 920 127.3
1000 1255 1170 42 28 42 1016 1020 169.7
